배그하우스 먼지 수집기

가방형 먼지 제거의 작동 원리는 먼지 입자를 포착하기 위해 면, 양털 또는 인공 섬유로 가공된 필터 천을 사용하는 과정입니다.

가방 필터는 다음과 같은 장점을 가지고 있습니다.

1 먼지 제거 효율이 높으며, 특히 미세먼지에서는 99% 이상의 높은 재충전 효율이 있습니다.

2 강한 적응력, 다양한 종류의 미세먼지 오염 물질을 처리 할 수 있습니다. (전도 정적 강압기에 의해 다루기 어려운 높은 특성 저항 먼지 포함).처리 용량에 따라작은 가방 필터 또는 큰 가방 공간으로 설계 될 수 있습니다.

3 작업 유연성이 높고 입수 가스의 먼지 농도가 크게 변하면 먼지 제거 효율에 거의 영향을 미치지 않습니다.먼지 제거 효율은 또한 공기 흐름 속도의 변화와 관련하여 일정 수준의 안정성을 가지고 있습니다.;

4 단순 한 구조, 유연 한 사용, 건조 한 재료를 쉽게 재활용 할 수 있으며, 진흙 처리 가 필요 없다.

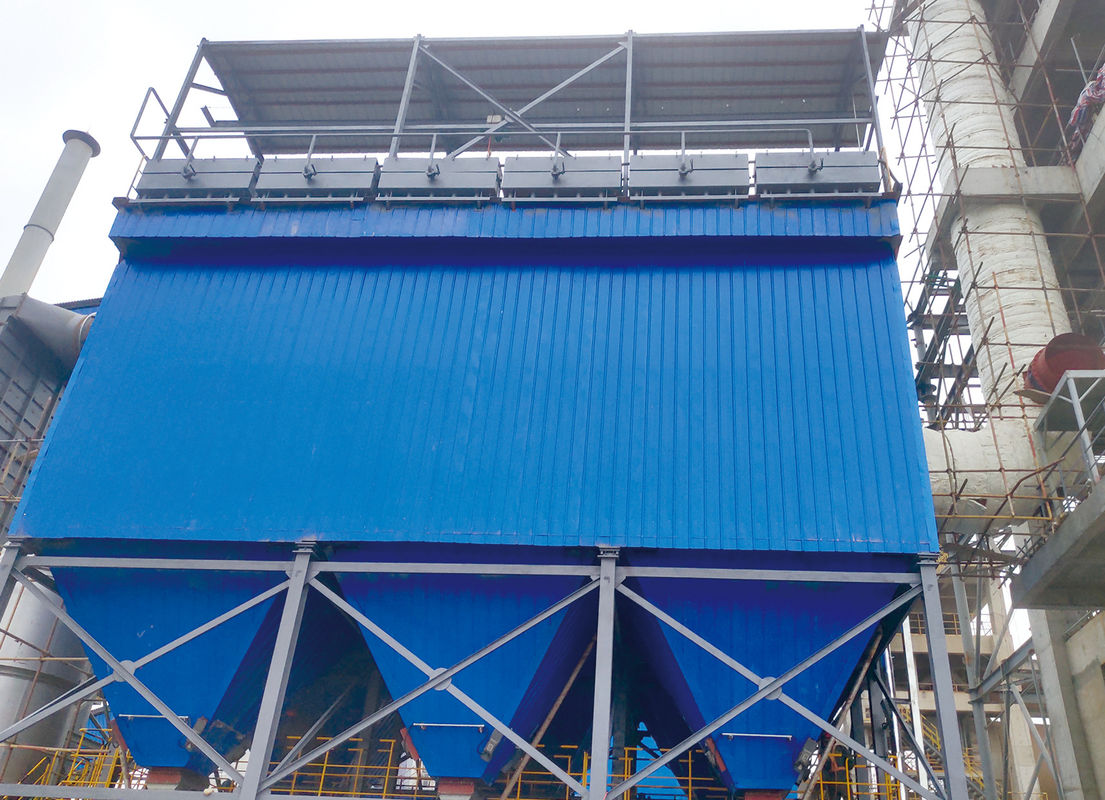

전형적인 가방 필터는 다음 그림에서 보여집니다.

이 그림에서 볼 수 있듯이 상자 안에는 많은 필터백이 매달려 있습니다. 먼지 공기 흐름이 필터백을 통과하면 먼지는 필터백에 의해 포착됩니다.그리고 정제된 가스는 출구에서 배출됩니다.일정한 간격에서 (근무 조건에 따라 조절) 공기 역류 시스템은 전자기 펄스 밸브를 통해 자동으로 활성화됩니다.그리고 가방 벽에 포착 된 먼지는 아래쪽 재울에 높은 속도로 공기 흐름에 의해 불어 흔들립니다.

가방 유형의 먼지 제거 과정은 두 단계로 나뉘어 있습니다. 첫째, 먼지 가스가 깨끗한 필터 천을 통과합니다.필터백의 섬유는 주로 먼지 수집에 역할을합니다.이 때, 깨끗한 필터 천의 섬유 사이의 간격은 크므로 먼지 제거 효율이 높지 않습니다.먼지의 일부가 필터 천의 섬유 사이의 틈에 삽입됩니다.이 단계에서는 먼지 가스의 필터링은 주로 먼지 층에 의존합니다. 이 시점에서, 먼지 가스의 필터링은 먼지 층에 의존합니다.먼지 층의 역할은 필터 천보다 훨씬 크다즉, 가방 필터는 먼지 입자의 탈출을 차단하기 위해 먼지 입자를 사용한다고 말할 수 있습니다.먼지 수집 및 필터링의 목적을 달성그러나 이것은 먼지 층이 두꺼울수록 더 좋다는 것을 의미하지는 않습니다. 먼지 층의 두께가 특정 두께에 도달하면 가스 저항 손실이 너무 커집니다.먼지 수집기의 과도한 전력 소비를 초래하고 심지어 특정 손상을 유발합니다.따라서 먼지 층이 일정 두께까지 축적되면 먼지 수집기에서 먼지를 배출하기 위해 다양한 청소 방법을 사용해야합니다.

위의 내용은 가방 필터의 먼지 제거 과정에 대한 간략한 소개만 제공하지만 다음 카테고리는 가방 필터의 먼지 제거 메커니즘을 소개합니다.

첫째, 스크리닝 효과입니다. 먼지의 입자 크기가 필터 천의 구멍이나 필터 천에 쌓인 입자 간 구멍보다 크면 먼지가 차단됩니다.새로운 필터 천의 틈이 먼지 입자 크기보다 훨씬 크다는 사실 때문에, 유지 효과는 매우 작습니다. 많은 양의 먼지가 필터 천 표면에 퇴적되면 유지 효과는 크게 증가합니다.

다음으로 관성 충돌 효과입니다. 먼지 공기 흐름이 필터 천 섬유에 접근하면 공기 흐름은 섬유를 우회합니다.그리고 먼지 입자는 관성 때문에 직선으로 앞으로 계속 이동할 것입니다.. 그들은 섬유와 충돌 할 때, 그들은 포착되고 수집됩니다. 먼지 궤도의 중요한 선 내의 모든 큰 먼지 입자는 섬유의 표면에 도달하고 포착 될 수 있습니다.이 관성 충돌 효과는 먼지 입자 크기와 흐름 속도가 증가함에 따라 증가합니다..

다시 한 번, 정전 및 확산 효과가 있습니다. 1 μm 미만의 먼지 입자는 주로 낮은 공기 흐름 속도에 확산 및 정전 상호 작용을 통해 제거됩니다.1μm보다 작은 먼지 입자는 가스 분자의 영향으로 스트림라인에서 분리되어 가스 분자와 같은 브라운 운동에 시달립니다.. 이동 도중, 그들은 섬유와 접촉 하 고 공기 흐름에서 분리 됩니다. 이 현상은 확산 이라고 합니다.공기 흐름 속도가 감소하고 섬유와 먼지 지름이 감소함에 따라 증가합니다.일반적으로 먼지와 필터 천 모두 전하를 운반 할 수 있습니다. 둘에 의해 운반 된 전하가 반대 될 때 먼지는 필터 천에 쉽게 흡수됩니다. 반대로, 둘 다 같은 전하를 가지고 있다면,먼지가 퇴출됩니다. 따라서 외부 전기장이 있으면 정전 전기 효과가 강화되어 먼지 제거 효율이 향상됩니다.

마지막 동작은 중력의 작용입니다. 천천히 움직이는 먼지 공기 흐름이 먼지 수집기에 들어가면,높은 입자 크기와 밀도를 가진 먼지 입자는 중력으로 인해 자연스럽게 정착 할 수 있습니다..

4개의 먼지 제거 메커니즘은 동시에 작동하지 않습니다. 먼지 제거 메커니즘의 중요성은 먼지 특성,가방 필터 구조 특성, 운동 조건.

주요 구조

가방 필터는 주로 필터 재료, 먼지 제거 방법 및 먼지 제거 제어 시스템을 포함한 세 가지 부분으로 구성됩니다.

1필터 재료

가방 필터 재료의 개발은 주로 재료, 직물 구조 및 표면 처리 기술 등 세 가지 측면을 중심으로 이루어집니다.필터 매체는 주로 면과 양털과 같은 천연 섬유로 만들어졌습니다.1970 년대, 석유 산업의 발전과 함께 합성 섬유가 등장했습니다.고운동 온도에 개발된 필터 재료, 낮은 수분 흡수, 경화 저항성 필터 재료는 자연 섬유를 대체하기 위해 합성 섬유와 무기 섬유를 사용하는 경향이 있습니다.그리고 유리 섬유와 같은 뛰어난 성능의 필터 재료, 아로마틱 폴리아마이드, 그리고 폴리테트라플루로 에틸렌 (PTFE) 이 순차적으로 등장했습니다.가방 필터의 적용 범위가 확대되고 환경 배출 지표에 대한 요구 사항이 점점 더 엄격해짐에 따라, 필터 매체의 개발은 더 이상 재료와 직물 구조의 측면에서 요구 사항을 충족 할 수 없습니다.필터 매체의 물리적, 화학적 특성과 청소 기능을 향상시키기 위해 후처리 기술을 개발해야합니다.필터 재료의 후처리 기술에는 "전 코팅 처리", "고온 녹음 진압 처리", "표면 코팅 처리" 등이 포함됩니다.선 코팅 처리 는 준비 된 분말 을 특수 공정 을 사용하여 바른 필터 봉지 물질 에 녹여 주는 것 이다., 그리고 필터백을 사용하기 전에 효율적인 먼지 수집을 달성하기 위해 접착제로 고정합니다.새로운 필터 재료의 초기 단계에서 먼지 제거 효율이 낮다는 단점을 극복합니다.; 고온 녹기 롤링 및 바늘 펀치 필트의 먼지 필터링 표면의 표면 처리 후, 표면은 매끄럽고 표면 구멍은 먼지 제거를 촉진하는 작아집니다.,먼지 집적율을 향상시키고 저항을 줄입니다. 필터 재료 표면을 접착제 접착 또는 핫프레싱을 통해 PTFE 필름으로 코팅하는 표면 코팅 처리.표면 코팅 처리로 형성 된 얇은 필터 물질은 진정한 표면 필터레이션을 달성하기 위해 막 분리 기술을 채택합니다.그 필터레이션 효율은 높고 저항이 크게 감소하고 에너지가 절약됩니다. 점점 더 높은 환경 요구 사항이있는 지역에서 점점 더 널리 사용됩니다.

1980년대에 중국은 고온에 내성이 있는 아라미드 황소섬유와 아라미드 바늘 펀치 필트를 성공적으로 개발했습니다.210 °C의 고온에 견딜 수 있으며 철강 산업과 같은 산업에서 고온 연소 가스 처리에 사용됩니다., 비철금속, 그리고 탄소 검정.그리고 방수, 기본적으로 먼지 제거 필요를 충족.

가전용 가방 필터의 상당부분은 깊은 필터링에 속하는 전통적인 바늘 뚫린 필터 필터 소재를 사용합니다.분리하기 위해 필터 재료에 가로막힌 미세 먼지 입자 층에 의존합니다.일반적으로, 높은 필터레이션 저항과 높은 역수수 빈도와 같은 문제가 있습니다. 이는 필터백의 서비스 수명을 비교적 짧게하고 작동을 비교적 어렵게 만듭니다.최근 몇 년 동안, 고온 연소 가스는 중국의 국가 조건과 금속 산업에 대응하여 생성되었습니다.먼지 제거 필터 봉지에 대한 요구 사항은 고온 저항성 바늘 펀치 필터 재료의 일련의 개발을 이끌어 냈습니다., 두 개 이상의 고온 내성 섬유가 혼합되어 층화 된 복합재료로 구성됩니다.그들은 먼지를 쉽게 제거 할 수있는 특성을 가지고 있습니다., 물 저항성, 기름 저항성, 반 정적 등 철강, 비철금속, 화학 산업, 탄소 블랙, 건축 재료 및 전력과 같은 부문에서 널리 사용됩니다.

2먼지 청소 방법

청소 효과는 먼지 수집기의 성능의 중요한 지표이며 청소 방법은 주로 세 가지 범주로 나뉘어 있습니다.그리고 펄스 청소최근 몇 년 동안, 먼지를 청소하는 데 도움이되는 탄력적인 진동 메커니즘을 사용하여 먼지를 청소하고 음파를 사용하여 먼지를 청소하는 것과 같은 새로운 방법들이 있습니다.

기계적인 진동 청소는 수평적인 진동을 위해 필터 봉지를 끌기 위해 기계적인 진동 메커니즘을 사용하는 과정입니다.또는 엑센트릭 바퀴 장치를 사용하여 필터백 프레임을 진동시키거나 청소를 위해 필터백 프레임을 정기적으로 들어 올립니다., 또는 특수 메커니즘을 사용하여 특정 각도로 필터 봉지를 회전하여 먼지를 변형하고 청소합니다.

역공류 청소는 필터백을 변형시키고 먼지 층을 떨어뜨리기 위해 필터 된 공기 흐름에 반대되는 공기 흐름을 사용하는 것입니다. 여기에는 펄스 주입, 회전 반향,그리고 압축 공기를 이용한 가스 반지 반발그 청소 효과는 두 가지입니다. 한편으로는 반향 청소 공기 흐름이 먼지 블록에 직접적으로 영향을 미치며, 다른 한편으로는공기 흐름 방향의 변화로 인해, 필터 봉지는 팽창 및 수축 진동에 시달리며 먼지 블록이 떨어지게됩니다. 역공류 청소에는 두 가지 형태가 있습니다.역풍 청소 및 역흡수 청소먼지와 가스의 큰 흐름에 대처 할 때, 반흡기 공기는 먼지를 제거하는 데 종종 사용됩니다.공기 반지 역풍 재 청소는 내부 필터링 원통 필터 가방의 외부에 배치 된 홀 고운 원형 반지입니다, 필터 봉지의 표면에 가깝습니다. 원형 반지는 위아래로 이동 할 수 있으며 튜브를 통해 고압 가스 또는 고압 팬에 연결됩니다.공기 반지 역풍 먼지를 청소하는 강력한 능력을 가지고 있으며 필터 가방에 적합합니다로터리 백워치백 필터는 아래로 들어오는 외부 필터 유형을 채택하고, 깨끗한 공기 방은 회전 가능한 캔틸리버 튜브가 장착되어 있습니다.역류 공기 흐름은 중심 튜브에서 회전 캔티레버로 전송됩니다, 그리고 분사 구멍을 통해 수직으로 아래쪽으로 필터 봉지에 불어 들어가서 필터 봉지가 부어지고 먼지를 흔들고 청소의 목적을 달성합니다.

펄스 제트 청소용 봉지 필터는 압축 가스를 사용하여 펄스 밸브를 통해 불기 파이프의 작은 구멍을 통해 고속 공기 흐름 (원자 가스라고 불리는) 을 분사합니다.1차 가스는 인듀서를 통해 필터 봉지에 주변 가스를 여러 번 유도합니다., 가스의 물결을 형성하여 필터 물질이 빠르게 팽창하고 진동하여 청소를 달성합니다.

각기 다른 주입 압력에 따라 고압 펄스와 저압 펄스로 나눌 수 있습니다. 고압 펄스는 0.4 ~ 0의 가스 소스 주입 압력을 제공합니다.7MPa높은 주입 압력으로 인해 고압 펄스 분쇄는 가방의 사용 수명에 영향을 미치며 많은 가스 소스 구성 장비, 복잡한 분쇄 시스템,큰 일회성 투자따라서 고압 펄스는 저압 펄스 발전을 향한 경향이 있습니다. 저압 펄스는 고압 펄스 기반의 저장 상자의 추가입니다.가스를 공급하기 위해 저압 가스 소스를 출력하는스프레이 밸브는 공기 저장 상자의 바닥에 고정됩니다. 밸브가 닫히면 밸브 포트를 누릅니다.공기 저장 상자에서 낮은 압력 공기 흐름이 천 봉지에 들어갑니다., 먼지를 청소하는 데 역할을합니다. 이 청소 방법은 강한 청소 능력과 좋은 청소 효과를 가지고 있으며 현재 많은 산업 분야에서 널리 사용됩니다.

3재 청소 제어 시스템

가장 오래된 먼지 제거 방법은 인간이 통제하고, 타이머를 사용했습니다.펄스 제어 시스템은 가방 필터의 먼지 제거 제어에 적용됩니다., 기존의 오픈 루프 제어 및 폐쇄 루프 제어 모드전기전자 밸브는 오픈 루프 제어 모드에서 출력 신호를 사용하여 직접 제어됩니다.: 청소는 시간 또는 먼지 수집기의 압력 손실에 따라 제어됩니다. 폐쇄 회로 제어로 청소에 사용되는 가스량을 줄일 수 있습니다.또는 역풍기의 에너지 소비, 펄스 밸브와 필터 가방의 사용 수명을 연장합니다.재 청소 제어 시스템은 컴퓨터 고정 압력 차이 또는 시간 닫힌 루프 제어를 채택합니다., 탐지, 제어 및 경보와 같은 기능을 가지고 있습니다.

주요 적용 산업:

산업용 먼지와 배기가스를 생성하는 모든 산업, 예를 들어 PCB 공장, 건설 폐기물 처리 공장, 반도체 공장, 식품 공장, 자동차 부품 처리 공장,그리고 그 밖의 것들.
